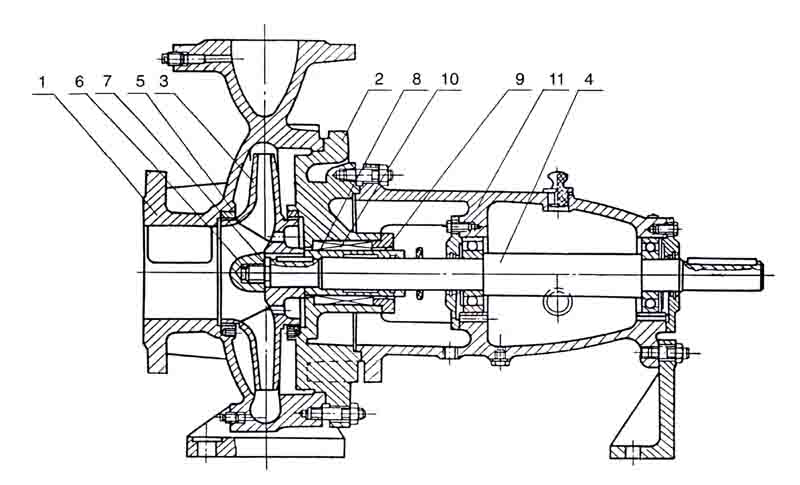

結構圖
1．泵體 2．泵蓋 3．葉輪 4．軸 5．密封環 6．葉輪螺母 7．制動墊圈
8．軸套 9．(1s)填料壓蓋、(cIs)機械密封壓蓋 10．(Is)填料環、填料、(CIS)機械密封
11．懸架軸承部件
|
零件名稱 |
CIS |
IS |
|
泵 體 |
HT200 |
HT200 |
|
泵 蓋 |
HT200 |
HT200
|
|
葉 輪 |
ZCuZn16S14
|
HT200 |
|
軸 |
1Cr18Ni9Ti
|
45 |
|
軸承懸架 |
HT200 |
HT200 |
