零件號 |
名 稱 |
材 料 |
|
102 |
泵體 |
|
|
161 |
泵蓋 |
硅黃銅ZHS180-3 |
|
172 |
導葉 |
|
|
233.1 |
葉輪 |
硅黃銅ZHS180-3或鋁青銅ZQAL9-4 |
|
502.1/502.4 |
第一級泵體密封環 |
|
|
502.2/502.3 |
第二級泵體密封環 |
錫青銅ZQSn10-1 |
|
503 |
葉輪密封環 |
|
|
211 |
泵軸 |
不銹鋼1Cr18Ni9Ti |
|
525 |
軸套 |
錫青銅ZQSn10-1 |
|
341 |
電機座 |
鑄鐵HT20-40 |
|
|
螺栓(用于耐腐蝕處) |
不銹鋼1Cr18Ni9 |
|
|
螺母(用于耐腐蝕處) |
黃銅H62 |
|

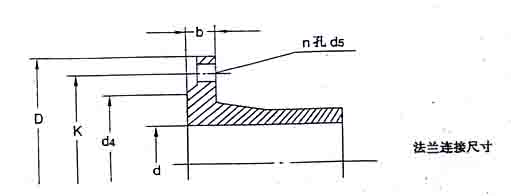

法蘭口徑d |
D |
K |
d4 |
b |
n |
d5 |
|
80 |
200 |
160 |
138 |
18 |
8 |
18 |
|
100 |
220 |
180 |
158 |
20 |
8 |
18 |
|
125 |
250 |
210 |
188 |
20 |
8 |
18 |
|
150 |
285 |
240 |
212 |
22 |
8 |
23 |
|
200 |
340 |
295 |
268 |
22 |
8 |
23 |
|
250 |
395 |
850 |
320 |
24 |
12 |
23 |
